Jenis tiang pancang dapat dibedakan berdasarkan bahan pembuatannya, cara memindahkan beban ke tanah, dan metode pemasangannya. Berdasarkan bahan, tiang pancang terdiri atas tiang kayu, baja, beton, dan komposit. Berdasarkan mekanisme pemindahan beban, terdapat tiang dengan tahanan ujung (end-bearing pile), tiang gesekan (friction pile), serta tiang yang mengandalkan kombinasi keduanya. Sementara itu, metode pemasangan mencakup pemancangan menggunakan pukulan, tekanan hidrolis, atau getaran sesuai jenis tiang dan kondisi proyek.
Ketiga klasifikasi tersebut perlu dipahami secara terpisah karena setiap klasifikasi menjelaskan aspek yang berbeda. Material menunjukkan bahan pembentuk tiang, mekanisme pemindahan beban menjelaskan cara tiang menopang struktur, sedangkan metode pemasangan berkaitan dengan cara tiang ditempatkan di dalam tanah.
1. Jenis Tiang Pancang Berdasarkan Bahan Pembuatannya
Bahan pembentuk tiang memengaruhi karakteristik struktur, ketahanan terhadap lingkungan, proses pengangkutan, serta metode pemasangannya. Berikut empat jenis tiang berdasarkan material yang digunakan.
Tiang Pancang Kayu
Tiang pancang kayu dibuat dari batang kayu yang memenuhi persyaratan untuk digunakan sebagai elemen pondasi. Jenis ini memiliki bobot relatif ringan dan dapat digunakan pada pekerjaan tertentu yang sesuai dengan karakteristik kayu serta kondisi tanah.
Ketahanan tiang kayu dipengaruhi jenis kayu, kondisi lingkungan, serangan organisme perusak, dan perubahan kadar air. Paparan kondisi yang memicu pembusukan dapat mengurangi umur layan tiang. Perencanaan juga perlu memperhatikan diameter, panjang, kualitas batang, dan kemampuan kayu menahan beban.
Tiang kayu dapat digunakan pada pekerjaan pondasi tertentu, termasuk struktur ringan atau konstruksi di lingkungan perairan yang sesuai dengan persyaratan desain. Penggunaannya perlu didukung pemeriksaan material dan perlindungan yang tepat.
Tiang Pancang Baja
Tiang pancang baja dibuat menggunakan profil baja struktural atau pipa baja. Bentuk yang digunakan antara lain profil H dan pipa dengan ujung terbuka atau tertutup sesuai rancangan.
Baja memiliki kekuatan struktural yang tinggi terhadap ukuran penampangnya. Material ini juga dapat diproduksi dalam bentuk elemen panjang dan disambung ketika panjang rencana membutuhkan beberapa segmen.
Hal yang perlu diperhatikan adalah potensi korosi akibat kondisi tanah atau air yang agresif. Desain juga harus mempertimbangkan stabilitas elemen, sambungan, ketahanan selama pemancangan, serta kemungkinan deformasi saat menerima gaya pemasangan.
Tiang baja digunakan pada berbagai pekerjaan pondasi dalam, termasuk jembatan, bangunan industri, dan struktur yang membutuhkan kapasitas dukung sesuai perhitungan teknis.
Tiang Pancang Beton
Tiang pancang beton dibuat dari beton dengan atau tanpa sistem prategang sesuai desain. Pada tiang beton bertulang, tulangan baja membantu menahan gaya tarik dan mendukung perilaku struktural elemen. Pada tiang beton prategang, gaya prategang direncanakan untuk meningkatkan kemampuan elemen menghadapi tegangan tertentu selama pengangkatan, pengangkutan, pemancangan, dan masa layan.
Berdasarkan proses pembuatannya, tiang beton dapat berupa beton pracetak yang dibuat sebelum dipasang atau beton yang dicor langsung di dalam lubang yang telah disiapkan di tanah.

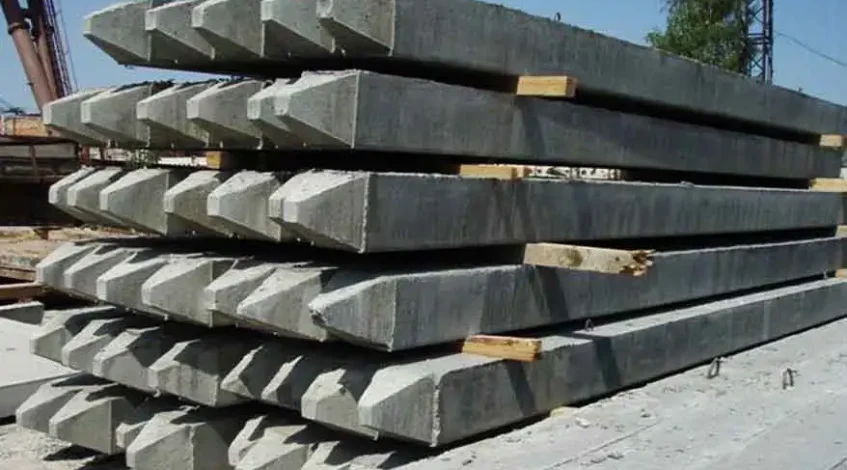

Tiang beton pracetak memiliki bentuk dan dimensi yang direncanakan sejak produksi. Pemeriksaan mutu beton, posisi tulangan, dimensi, kondisi permukaan, dan kemampuan menahan tegangan saat penanganan menjadi bagian penting pengendalian kualitas.
Contoh tiang beton pracetak meliputi mini pile, square pile atau tiang berpenampang persegi, serta spun pile yang berbentuk silinder berongga. Setiap jenis memiliki karakteristik dan penerapan yang perlu disesuaikan dengan kebutuhan struktur.
Tiang Pancang Komposit
Tiang komposit menggabungkan dua atau lebih material dalam satu elemen pondasi. Contohnya adalah kombinasi baja dan beton atau penggunaan bagian kayu dan beton pada kondisi yang dirancang secara khusus.
Tujuan penggabungan material adalah memanfaatkan karakteristik masing-masing bahan sesuai kebutuhan struktur dan lingkungan. Namun, sambungan antarmaterial harus dirancang agar gaya dapat diteruskan dengan baik. Perbedaan deformasi, ketahanan lingkungan, dan perilaku setiap material juga perlu diperhitungkan.
Penggunaan tiang komposit memerlukan desain yang jelas mengenai pembagian fungsi setiap bagian, detail sambungan, dan kemampuan elemen menahan beban selama pemasangan maupun penggunaan.
2. Jenis Tiang Pancang Berdasarkan Cara Pemindahan Beban
Beban dari bangunan diteruskan melalui struktur pondasi hingga mencapai tanah pendukung. Pada pondasi tiang, tahanan terhadap beban aksial terutama berasal dari tahanan ujung, gesekan atau adhesi sepanjang permukaan tiang, maupun kombinasi keduanya.
Tiang dengan Tahanan Ujung atau End-Bearing Pile
End-bearing pile adalah tiang yang mengandalkan tahanan pada ujung bawah untuk meneruskan sebagian besar beban ke lapisan tanah atau batuan yang memiliki daya dukung memadai.
Tiang menyalurkan beban melalui luas penampang ujungnya ke lapisan pendukung tersebut. Sistem ini relevan ketika lapisan tanah yang mampu menerima beban dapat dijangkau oleh tiang sesuai hasil penyelidikan tanah dan perhitungan pondasi.
Keberhasilan sistem tahanan ujung tidak cukup ditentukan oleh tercapainya kedalaman tertentu. Kondisi lapisan pendukung, kekuatan material tiang, penurunan yang diizinkan, dan perilaku keseluruhan kelompok tiang harus diperiksa dalam perencanaan.
Tiang Gesekan atau Friction Pile
Friction pile adalah tiang yang mengandalkan tahanan geser pada permukaan selimut tiang yang bersentuhan dengan tanah. Mekanisme ini memungkinkan beban diteruskan melalui interaksi antara permukaan tiang dan tanah di sepanjang bagian yang tertanam.
Tiang gesekan dapat digunakan ketika daya dukung yang dibutuhkan diperoleh dari tahanan selimut pada lapisan tanah yang dilalui tiang. Kapasitasnya dipengaruhi panjang tertanam, dimensi tiang, karakteristik tanah, tegangan efektif, dan kondisi antarmuka antara tiang dengan tanah.
Pada tanah kohesif, tahanan selimut dapat berkaitan dengan adhesi antara tanah dan permukaan tiang. Pada tanah granular, mekanisme geser dipengaruhi tekanan tanah terhadap selimut dan karakteristik geser material tanah.
Tiang dengan Kombinasi Tahanan Ujung dan Gesekan Selimut
Dalam pekerjaan pondasi, tahanan ujung dan gesekan selimut dapat bekerja secara bersamaan. Artinya, tiang tidak harus mengandalkan satu mekanisme saja.
Beban yang diterima tiang dapat ditahan oleh kontribusi tahanan ujung dan tahanan selimut sesuai kondisi tanah serta desainnya. Proporsi kontribusi kedua mekanisme tersebut perlu ditentukan melalui analisis geoteknik.
Klasifikasi ini penting karena dua tiang dengan bahan dan dimensi serupa dapat memiliki perilaku dukung yang berbeda ketika dipasang pada kondisi tanah yang berbeda. Penentuan kapasitas pondasi harus didasarkan pada penyelidikan tanah, perhitungan struktur, dan verifikasi yang dipersyaratkan dalam proyek.
3. Jenis Tiang Berdasarkan Metode Pemasangannya
Metode pemasangan menjelaskan bagaimana elemen pondasi dimasukkan atau dibentuk di dalam tanah. Pemilihannya berkaitan dengan jenis tiang, kondisi lapangan, kedalaman rencana, karakteristik tanah, serta potensi gangguan terhadap lingkungan sekitar.
Tiang yang Dipasang dengan Pukulan atau Impact Driving
Metode ini menggunakan palu pancang yang memberikan energi tumbukan pada kepala tiang hingga tiang masuk ke tanah. Peralatan dapat menggunakan sistem diesel, hidraulis, atau mekanisme lain sesuai kebutuhan pekerjaan.
Metode pukulan digunakan untuk memasang tiang pracetak beton, tiang baja, dan jenis tiang lain yang dirancang untuk menahan tegangan selama pemancangan.
Pengendalian pekerjaan mencakup posisi tiang, ketegakan, kondisi kepala tiang, sambungan, energi pemancangan, dan catatan penetrasi. Getaran serta kebisingan perlu diperhitungkan, terutama pada lokasi yang berdekatan dengan bangunan eksisting.
Tiang yang Dipasang dengan Tekanan Hidrolis
Pemancangan hidrolis menggunakan gaya tekan dari peralatan untuk mendorong tiang masuk ke tanah. Sistem ini dikenal sebagai hydraulic jacking atau press-in piling.
Gaya pemasangan diberikan secara bertahap melalui perangkat penjepit atau penekan yang dirancang untuk jenis tiang terkait. Metode ini dapat mengurangi kebisingan dan getaran yang berkaitan dengan tumbukan palu pancang.
Pelaksanaannya membutuhkan peralatan yang sesuai, ruang kerja yang memadai, serta sistem reaksi untuk menghasilkan gaya tekan. Kesesuaian metode tetap harus diperiksa berdasarkan kondisi tanah dan karakteristik tiang.
Tiang yang Dipasang dengan Getaran
Metode vibrasi menggunakan alat penggetar untuk membantu memasukkan tiang ke dalam tanah. Getaran mengubah kondisi interaksi antara tiang dan tanah sehingga penetrasi dapat berlangsung lebih mudah pada kondisi yang sesuai.
Metode ini dapat digunakan untuk jenis tiang tertentu, terutama elemen baja, dengan mempertimbangkan karakteristik tanah dan peralatan yang tersedia.
Dampak getaran terhadap bangunan sekitar, utilitas bawah tanah, dan lingkungan perlu dievaluasi. Metode vibrasi juga memerlukan pengendalian posisi serta pemantauan pelaksanaan agar hasil pemasangan memenuhi persyaratan desain.
Tiang Bor atau Bored Pile
Tiang bor termasuk sistem pondasi tiang yang dibuat dengan mengebor tanah terlebih dahulu, kemudian memasang tulangan dan mengecor beton di dalam lubang tersebut. Metode ini berbeda dari pemancangan tiang pracetak karena tanah dikeluarkan untuk membentuk lubang, bukan didesak oleh elemen tiang yang dipancang.
Tiang bor dapat menjadi pilihan pada lokasi yang membatasi penggunaan metode tumbukan atau ketika diameter dan kedalaman pondasi membutuhkan proses pengeboran. Pelaksanaannya perlu memperhatikan kestabilan lubang, kondisi air tanah, pembersihan dasar lubang, pemasangan tulangan, dan kualitas pengecoran.
Istilah tiang pancang kerap digunakan secara luas untuk membahas berbagai pondasi tiang. Namun, dalam klasifikasi teknis, tiang bor perlu dibedakan dari tiang pracetak yang dipasang dengan pemancangan.
4. Apa Perbedaan Ketiga Dasar Klasifikasi Tiang Pancang?
Ketiga klasifikasi tersebut menjawab pertanyaan yang berbeda.
| Dasar klasifikasi | Hal yang dijelaskan | Contoh |
|---|---|---|
| Bahan | Material pembentuk tiang | Beton, baja, kayu, komposit |
| Pemindahan beban | Mekanisme tiang menahan dan meneruskan beban | Tahanan ujung, gesekan selimut, kombinasi |
| Metode pemasangan | Cara tiang dipasang atau dibentuk di tanah | Pukulan, tekanan hidrolis, vibrasi, pengeboran |
Sebagai contoh, tiang beton pracetak dapat dipancang menggunakan palu hidraulis dan bekerja melalui kombinasi tahanan ujung serta gesekan selimut. Contoh tersebut memperlihatkan bahwa satu tiang dapat masuk ke dalam kategori berbeda secara bersamaan karena setiap kategori menilai aspek yang berbeda.
5. Faktor yang Menentukan Penggunaan Jenis Tiang Pancang
Penerapan jenis tiang perlu didasarkan pada kondisi proyek dan perhitungan teknis. Beberapa faktor yang perlu diperiksa meliputi:
- Kondisi tanah. Lapisan tanah, muka air tanah, parameter kekuatan, dan potensi penurunan memengaruhi desain pondasi.
- Beban struktur. Beban aksial, gaya lateral, dan momen harus diperhitungkan sesuai fungsi bangunan.
- Karakteristik material. Kekuatan, ketahanan lingkungan, dimensi, dan kemampuan tiang menghadapi tegangan saat pemasangan harus memenuhi desain.
- Akses lokasi. Ruang kerja, kapasitas alat, jalur pengangkutan, dan kebutuhan penyambungan memengaruhi pelaksanaan.
- Dampak terhadap lingkungan. Getaran, kebisingan, serta kedekatan dengan bangunan dan utilitas eksisting perlu dievaluasi.
- Pengendalian mutu. Pemeriksaan material, catatan pemasangan, dan pengujian pondasi sesuai persyaratan proyek diperlukan untuk memastikan pekerjaan memenuhi desain.
Dengan memahami faktor tersebut, klasifikasi tiang dapat digunakan untuk membaca kebutuhan pondasi secara lebih tepat, bukan sekadar menghafal nama dan jenisnya.
Kesimpulan
Jenis tiang pancang dapat diklasifikasikan berdasarkan bahan pembuatannya, mekanisme pemindahan beban, dan metode pemasangan. Tiang kayu, baja, beton, serta komposit dibedakan berdasarkan material. Sementara itu, end-bearing pile, friction pile, dan tiang dengan kombinasi keduanya dibedakan berdasarkan mekanisme penyaluran beban. Metode pemasangan dapat menggunakan pukulan, tekanan hidrolis, atau getaran, sedangkan tiang bor merupakan sistem pondasi yang dibentuk melalui pengeboran.
Ketiga klasifikasi tersebut saling berkaitan, tetapi tidak dapat dipertukarkan. Penentuan jenis pondasi yang tepat harus mengacu pada penyelidikan tanah, perhitungan struktur, kondisi lokasi, dan persyaratan teknis proyek.
