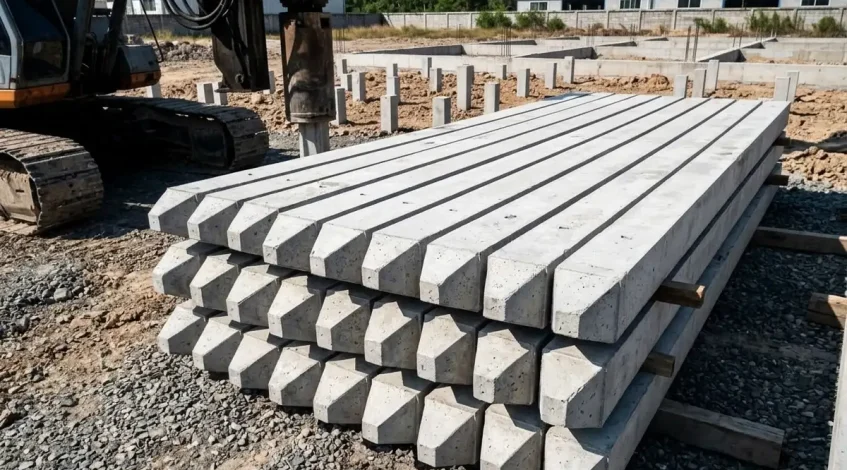

Tiang pancang berfungsi meneruskan beban bangunan ke lapisan tanah yang mampu mendukung beban tersebut. Pondasi ini digunakan ketika tanah di dekat permukaan tidak memiliki daya dukung yang memadai atau ketika kondisi struktur dan tanah memerlukan sistem pondasi dalam untuk memenuhi persyaratan kekuatan serta penurunan.
Dalam pekerjaan konstruksi, kebutuhan tiang pancang ditentukan berdasarkan hasil penyelidikan tanah, perhitungan beban struktur, dan perencanaan pondasi. Penggunaannya bukan semata-mata karena bangunan memiliki banyak lantai. Kondisi tanah dan karakteristik beban juga menentukan jenis pondasi yang diperlukan.
Apa Saja Fungsi Tiang Pancang pada Bangunan?
Tiang pancang memiliki beberapa fungsi penting dalam sistem pondasi. Fungsi tersebut berkaitan dengan penyaluran beban, daya dukung tanah, dan kestabilan bangunan selama masa pemakaian.
1. Meneruskan Beban Bangunan ke Lapisan Tanah Pendukung
Bangunan menerima beban dari berbagai komponen seperti kolom, balok, pelat lantai, dinding, atap, peralatan, dan aktivitas penghuni. Beban tersebut diteruskan melalui struktur bawah hingga mencapai tanah pendukung.
Ketika tanah di dekat permukaan tidak mampu menahan beban secara memadai, tiang pancang membantu menyalurkan beban ke lapisan tanah yang lebih dalam. Dengan sistem ini, pondasi dapat dirancang untuk memenuhi kebutuhan daya dukung struktur.
2. Mendukung Bangunan di Atas Tanah dengan Daya Dukung Rendah
Tanah lunak menjadi salah satu kondisi yang perlu diperhatikan dalam perencanaan pondasi. Tanah dengan kuat geser rendah dan sifat mudah mampat dapat mengalami penurunan ketika menerima beban bangunan.
Tiang pancang dapat digunakan untuk meneruskan beban menuju lapisan tanah yang memiliki karakteristik pendukung lebih baik. Kapasitasnya tetap harus dihitung berdasarkan kondisi tanah di sepanjang tiang dan pada bagian ujungnya.
3. Membantu Mengendalikan Penurunan Pondasi
Penurunan pondasi terjadi ketika tanah mengalami deformasi akibat beban struktur. Jika penurunan terlalu besar atau berbeda secara signifikan antara satu bagian bangunan dan bagian lainnya, elemen struktur dapat mengalami kerusakan.
Perencanaan pondasi tiang pancang mempertimbangkan daya dukung sekaligus besarnya penurunan yang diperkirakan terjadi. Penggunaan tiang pancang dapat membantu memenuhi batas penurunan yang disyaratkan, tetapi hasilnya bergantung pada kondisi tanah, konfigurasi tiang, dan beban yang bekerja.
4. Menahan Beban Lateral dan Gaya Tarik Sesuai Desain
Selain beban vertikal, bangunan juga dapat menerima gaya horizontal dan gaya tarik. Beban tersebut dapat berasal dari angin, gempa, tekanan tanah, atau kondisi khusus pada struktur tertentu.
Tiang pancang dapat dirancang untuk menahan beban tersebut melalui interaksi antara tiang dan tanah. Kemampuan ini dipengaruhi oleh dimensi tiang, panjang tertanam, karakteristik material, kondisi tanah, serta susunan kelompok tiang.
Tidak setiap tiang pancang memiliki kapasitas lateral dan tarik yang sama. Kedua kemampuan tersebut harus diperiksa dalam perencanaan struktur pondasi.
5. Mendukung Kestabilan Struktur secara Keseluruhan
Pondasi menjadi penghubung antara bangunan dan tanah. Ketika sistem pondasi tidak mampu menahan beban yang bekerja, kestabilan struktur dapat terganggu.
Tiang pancang membantu menyediakan sistem pendukung yang sesuai dengan kebutuhan bangunan. Agar fungsinya tercapai, kapasitas tiang, sambungan, pile cap, dan interaksi kelompok tiang perlu diperhitungkan sebagai satu kesatuan sistem pondasi.
Kapan Tiang Pancang Dibutuhkan pada Bangunan?
Tiang pancang dibutuhkan ketika hasil analisis geoteknik dan struktur menunjukkan bahwa pondasi dangkal tidak dapat memenuhi persyaratan desain atau pondasi dalam menjadi solusi yang sesuai. Beberapa kondisi berikut menjadi pertimbangan utama.
1. Lapisan Tanah Keras Berada Jauh di Bawah Permukaan
Pada lokasi tertentu, tanah di dekat permukaan memiliki daya dukung terbatas, sedangkan lapisan yang lebih kuat berada pada kedalaman yang cukup besar.
Jika pondasi dangkal tidak mampu memenuhi kebutuhan daya dukung dan penurunan, tiang pancang dapat dirancang untuk menjangkau lapisan pendukung tersebut atau memanfaatkan tahanan tanah di sepanjang tiang.
Kedalaman tiang ditentukan melalui penyelidikan tanah dan perhitungan teknis. Kedalaman yang sama belum tentu memberikan kapasitas yang sama pada lokasi berbeda.
2. Tanah Lunak Berpotensi Mengalami Penurunan Berlebihan
Tanah lempung lunak, endapan tertentu, dan tanah yang mudah mampat memerlukan evaluasi khusus sebelum pembangunan. Beban bangunan dapat menyebabkan penurunan yang berlangsung dalam waktu tertentu.
Dalam kondisi ini, pondasi tiang pancang dapat menjadi pilihan ketika perencanaan menunjukkan bahwa pondasi dangkal tidak memenuhi batas penurunan yang diizinkan.
Penilaian tidak cukup hanya berdasarkan sebutan tanah lunak. Ketebalan lapisan, parameter kekuatan, kompresibilitas, kondisi air tanah, dan beban bangunan turut menentukan kebutuhan pondasi.
3. Bangunan Menerima Beban Struktur yang Besar
Gedung bertingkat, bangunan industri, dan struktur dengan beban terkonsentrasi dapat memerlukan kapasitas pondasi yang besar. Beban tersebut berasal dari berat struktur, penghuni, peralatan, serta beban lain sesuai fungsi bangunan.
Tiang pancang dapat digunakan untuk menyediakan daya dukung yang dibutuhkan melalui satu tiang atau kelompok tiang.
Namun, jumlah lantai saja tidak dapat menjadi patokan tunggal. Bangunan dengan beban besar di atas tanah yang kompeten dapat memiliki kebutuhan pondasi berbeda dari bangunan yang lebih rendah di atas tanah lunak.
4. Bangunan Berada di Lokasi dengan Kondisi Tanah Berlapis
Profil tanah dapat berubah pada kedalaman berbeda. Lapisan permukaan yang cukup kuat belum tentu menunjukkan bahwa lapisan di bawahnya memiliki karakteristik serupa.
Sebaliknya, lapisan yang lebih lemah dapat ditemukan di bawah lapisan yang relatif padat. Kondisi tersebut memengaruhi perilaku pondasi dan distribusi beban.
Penyelidikan tanah membantu menentukan apakah pondasi dangkal memadai atau sistem tiang diperlukan untuk memenuhi persyaratan daya dukung dan penurunan.
5. Struktur Menghadapi Gaya Horizontal atau Kondisi Lingkungan Khusus
Jembatan, dermaga, dan struktur tertentu dapat menerima gaya horizontal yang besar akibat angin, gempa, arus, gelombang, atau benturan sesuai kondisi lokasi.
Tiang pancang dapat dirancang untuk menahan kombinasi beban vertikal dan horizontal. Pada struktur yang berada di dekat aliran air, risiko gerusan tanah juga perlu diperhitungkan karena dapat mengurangi dukungan tanah di sekitar tiang.
Kebutuhan pondasi pada kondisi ini harus didasarkan pada analisis struktur dan geoteknik yang sesuai dengan lingkungan proyek.
Bagaimana Tiang Pancang Menyalurkan Beban Bangunan?
Tiang pancang bekerja melalui interaksi antara permukaan tiang dan tanah serta tahanan tanah pada ujung tiang.
Tahanan ujung
Beban diteruskan melalui ujung tiang ke tanah di bawahnya. Kontribusi ini bergantung pada karakteristik tanah pendukung dan luas ujung tiang yang bekerja.
Gesekan selimut
Beban dipindahkan melalui interaksi pada permukaan samping tiang dengan tanah di sekelilingnya. Besarnya kontribusi dipengaruhi oleh kondisi tanah dan panjang tiang yang tertanam.
Dalam perencanaan, kedua mekanisme tersebut diperhitungkan sesuai karakteristik tanah dan tipe pondasi. Tiang yang mencapai lapisan pendukung kuat dapat mengandalkan tahanan ujung secara signifikan, sedangkan pada kondisi lain gesekan selimut juga dapat memberikan kontribusi penting.
Kapasitas pondasi tidak ditentukan hanya berdasarkan kekuatan material tiang. Kapasitas geoteknik, kapasitas struktural, interaksi kelompok tiang, dan penurunan harus diperiksa untuk mendapatkan kapasitas desain yang memenuhi persyaratan.
Bangunan Apa Saja yang Menggunakan Tiang Pancang?
Penggunaan tiang pancang mencakup berbagai jenis konstruksi dengan kebutuhan pondasi berbeda.
| Jenis bangunan | Pertimbangan penggunaan |
|---|---|
| Rumah bertingkat | Kondisi tanah dan beban kolom memerlukan pondasi dalam |
| Gedung bertingkat | Beban struktur dan batas penurunan membutuhkan evaluasi pondasi |
| Bangunan industri | Beban mesin, kolom, dan peralatan dapat memerlukan kapasitas pondasi besar |
| Jembatan | Beban struktur, gaya horizontal, dan potensi gerusan perlu diperhitungkan |
| Dermaga | Beban operasional, gaya lingkungan, dan kondisi tanah dasar memengaruhi desain |
| Gudang dan bangunan komersial | Beban struktur, fungsi bangunan, dan kondisi tanah menentukan jenis pondasi |
Daftar tersebut bukan berarti setiap bangunan dalam kategori itu wajib menggunakan tiang pancang. Keputusan tetap bergantung pada kondisi lokasi dan hasil perencanaan.
Apa Perbedaan Tiang Pancang dengan Pondasi Dangkal?
Perbedaan utamanya terletak pada cara pondasi menyalurkan beban ke tanah dan kondisi yang mendasari penggunaannya.
| Aspek | Pondasi dangkal | Pondasi tiang pancang |
|---|---|---|
| Kedalaman | Relatif dekat permukaan tanah | Menjangkau kedalaman yang lebih besar |
| Penyaluran beban | Mengandalkan dukungan tanah di bawah dan sekitar dasar pondasi | Mengandalkan tahanan ujung dan interaksi selimut tiang sesuai kondisi tanah |
| Kondisi penggunaan | Tanah dekat permukaan mampu memenuhi persyaratan desain | Tanah atau kebutuhan struktur memerlukan sistem pondasi dalam |
| Pelaksanaan | Dapat menggunakan penggalian dan pengecoran di lokasi | Memerlukan proses pemancangan dengan peralatan yang sesuai |
| Pertimbangan teknis | Daya dukung dan penurunan tanah dangkal | Kapasitas tiang, kedalaman, penurunan, sambungan, dan pengaruh pemancangan |
Pondasi dangkal dapat menjadi solusi yang lebih sederhana ketika kondisi tanah mendukung. Tiang pancang diperlukan ketika persyaratan desain tidak dapat dipenuhi secara memadai menggunakan pondasi dangkal atau ketika analisis menunjukkan pondasi dalam lebih sesuai.
Bagaimana Menentukan Kebutuhan Tiang Pancang?
Penentuan kebutuhan pondasi harus dilakukan berdasarkan data teknis, bukan perkiraan dari jumlah lantai atau kondisi permukaan tanah saja.
Tahapan yang perlu diperhatikan meliputi:
- Melakukan penyelidikan tanah. Pengujian seperti sondir atau Cone Penetration Test (CPT) dan Standard Penetration Test (SPT) membantu mengidentifikasi lapisan tanah serta parameter yang diperlukan dalam perencanaan.
- Menghitung beban struktur. Beban mati, beban hidup, dan kombinasi beban lain sesuai peraturan perlu diperhitungkan oleh perencana struktur.
- Menganalisis daya dukung pondasi. Perhitungan mencakup kapasitas geoteknik dan kapasitas struktural tiang.
- Memeriksa penurunan. Penurunan tiang tunggal maupun kelompok tiang perlu dievaluasi terhadap batas yang diizinkan.
- Menentukan konfigurasi pondasi. Jenis, dimensi, panjang, jumlah, jarak tiang, sambungan, dan pile cap ditetapkan berdasarkan kebutuhan desain.
- Memeriksa metode pelaksanaan. Akses alat, kondisi bangunan sekitar, getaran, kebisingan, dan potensi gangguan tanah harus dipertimbangkan sebelum pemancangan.
Hasil penyelidikan tanah dan analisis teknik menjadi dasar untuk menentukan apakah tiang pancang diperlukan serta bagaimana pondasi tersebut harus dirancang.
Apakah Semua Bangunan Wajib Menggunakan Tiang Pancang?
Tidak. Bangunan yang berdiri di atas tanah dengan daya dukung memadai dapat menggunakan pondasi dangkal apabila seluruh persyaratan desain terpenuhi.
Sebaliknya, bangunan yang relatif rendah pun dapat memerlukan pondasi dalam ketika tanah di dekat permukaan memiliki daya dukung rendah atau berpotensi mengalami penurunan berlebihan.
Keputusan tersebut perlu mempertimbangkan kondisi tanah, beban struktur, batas penurunan, faktor keselamatan, dan kondisi pelaksanaan. Penggunaan tiang pancang tanpa perhitungan yang tepat tidak menjamin pondasi menjadi lebih aman.
Kesimpulan
Fungsi tiang pancang pada bangunan adalah meneruskan beban ke tanah pendukung, membantu memenuhi kebutuhan daya dukung, mengendalikan penurunan, serta menahan gaya lain sesuai perencanaan. Pondasi ini dibutuhkan ketika kondisi tanah atau persyaratan struktur mengharuskan penggunaan pondasi dalam.
Penentuan kebutuhan tiang pancang harus mengacu pada penyelidikan tanah dan perhitungan teknis. Dengan dasar tersebut, jenis pondasi yang digunakan dapat disesuaikan dengan kondisi proyek dan kebutuhan bangunan.
