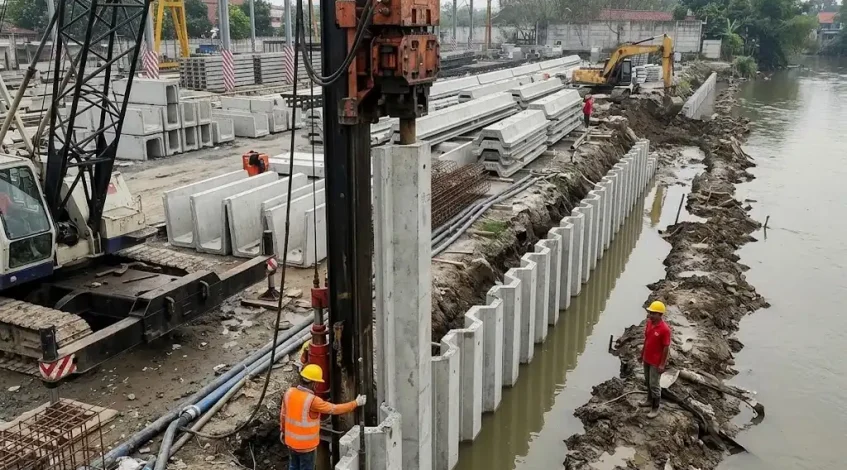

Dinding tiang pancang penahan tanah adalah sistem dinding penahan yang menggunakan deretan tiang yang ditanam secara vertikal untuk menahan tekanan tanah dari arah samping. Sistem ini dikenal sebagai soldier pile wall ketika tiang-tiang dipasang berderet dan bekerja bersama elemen penahan di antara tiang.
Konsepnya sederhana: tiang ditanam hingga kedalaman tertentu, kemudian bagian tiang yang berada di dalam tanah memberikan tahanan terhadap gaya lateral. Pada pekerjaan galian, sistem ini membantu menjaga tanah di sisi galian agar tetap stabil. Perencanaan kedalaman tanam, ukuran tiang, jarak antar tiang, serta kebutuhan angkur atau elemen penyangga harus ditentukan berdasarkan kondisi tanah dan beban yang bekerja.
Bagaimana Dinding Tiang Pancang Menahan Tanah?
Tanah di belakang dinding menghasilkan tekanan tanah lateral. Tekanan tersebut bekerja ke arah dinding sehingga sistem penahan harus memiliki kapasitas untuk menahan gaya dan mengendalikan deformasi.
Pada sistem soldier pile, deretan tiang menjadi elemen struktural utama. Tiang dapat dibuat dari beton bertulang atau menggunakan profil baja, sedangkan ruang di antara tiang dapat ditahan dengan lagging atau elemen pengisi lain sesuai desain. Pada beberapa proyek, sistem juga dilengkapi capping beam dan ground anchor untuk meningkatkan kapasitas serta mengendalikan pergerakan dinding.
Karena itu, tiang tidak sekadar ditanam lalu dianggap otomatis menjadi dinding penahan tanah. Kedalaman penetrasi, karakteristik tanah, tekanan lateral, beban di belakang dinding, muka air tanah, dan deformasi harus masuk dalam analisis. Penelitian mengenai sheet pile juga menunjukkan bahwa kedalaman penetrasi dan konsistensi tanah berpengaruh terhadap stabilitas serta deformasi dinding.
Penggunaan Dinding Tiang Pancang
Sistem ini banyak dikaitkan dengan pekerjaan yang membutuhkan penahan tanah secara vertikal, terutama:
- Galian basement
- Pekerjaan galian dalam
- Penahan tanah di area dengan keterbatasan ruang
- Stabilisasi sisi galian
- Pekerjaan di dekat struktur eksisting
- Penahan tebing atau perbedaan elevasi tertentu
Pada proyek basement, soldier pile dapat dipasang terlebih dahulu sebelum pekerjaan galian sehingga dinding penahan sudah berada pada posisi ketika tanah mulai digali. Studi perencanaan di Indonesia juga menggunakan sistem soldier pile untuk dinding penahan tanah pada pekerjaan basement.
Dinding Tiang Pancang Berbeda dengan Sheet Pile
Istilah tiang pancang penahan tanah dan sheet pile tidak tepat jika dianggap identik.
Sheet pile terdiri dari elemen yang saling mengunci sehingga membentuk bidang dinding yang menerus. Sistem ini dapat menggunakan sheet pile baja maupun beton dan dipasang dengan metode seperti vibro hammer atau hydraulic jack.
Sementara itu, pada soldier pile wall, elemen tiang dipasang sebagai deretan tiang vertikal dengan konfigurasi dan jarak tertentu. Ruang di antara tiang kemudian ditangani dengan sistem pengisi atau penahan sesuai desain.
Jadi, jika yang dimaksud adalah dinding penahan tanah dari tiang pancang beton yang disusun berderet, pembahasannya lebih tepat diarahkan pada konsep soldier pile wall, bukan langsung menyebutnya sebagai sheet pile.
Hal yang Menentukan Kinerja Dinding
Dinding tiang pancang harus dirancang berdasarkan kondisi proyek, bukan hanya berdasarkan dimensi tiang. Beberapa parameter penting meliputi:
- Profil dan parameter tanah
- Tinggi tanah yang ditahan
- Kedalaman galian
- Tekanan tanah lateral
- Muka air tanah
- Beban tambahan di belakang dinding
- Kedalaman penanaman tiang
- Kekuatan dan kekakuan tiang
- Jarak antar tiang
- Kebutuhan anchor, strut, atau penyangga lain
- Batas deformasi yang diizinkan
Untuk pekerjaan dengan tuntutan stabilitas tinggi, analisis juga perlu mempertimbangkan interaksi tanah dan struktur. Desain sheet pile wall sendiri melibatkan analisis tekanan tanah aktif dan pasif serta kedalaman penetrasi, sedangkan sistem soldier pile dapat dianalisis terhadap gaya lateral dan deformasi dinding.
Kesimpulan
Dinding tiang pancang penahan tanah merupakan sistem penahan tekanan tanah lateral yang menggunakan deretan tiang sebagai elemen struktural. Dalam konfigurasi soldier pile wall, tiang bekerja bersama elemen penahan di antaranya untuk menjaga kestabilan tanah, terutama pada pekerjaan galian dan perbedaan elevasi tanah.
Yang perlu dipahami, tiang pancang untuk pondasi dan tiang yang digunakan sebagai bagian dari dinding penahan tanah memiliki fungsi struktural yang berbeda. Dimensi, kedalaman, jarak, serta sistem pendukungnya harus mengikuti hasil perencanaan geoteknik dan struktur.
