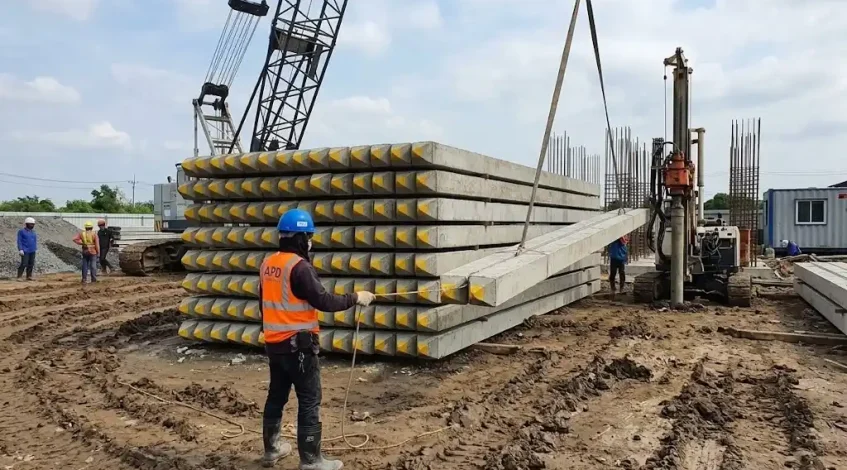

Alat pancang mini pile yang digunakan pada sistem jack-in pile adalah Hydraulic Static Pile Driver (HSPD). Alat ini memasukkan mini pile ke dalam tanah dengan gaya tekan hidrolik secara statis, bukan dengan pukulan seperti drop hammer.
HSPD terdiri dari sistem hidrolik, mekanisme penjepit atau penekan tiang, rangka alat, serta sistem pemberi gaya reaksi. Pada unit tertentu, tekanan hidrolik dapat dipantau melalui pressure gauge atau manometer selama proses pemancangan.
Apa Itu Alat Pancang Mini Pile?
Alat pancang mini pile adalah peralatan yang digunakan untuk memasukkan tiang pancang berukuran kecil ke dalam tanah hingga mencapai kedalaman dan kondisi pemancangan yang ditetapkan dalam perencanaan.
Salah satu sistem yang digunakan adalah Hydraulic Static Pile Driver (HSPD). Dalam metode ini, mesin memberikan gaya tekan pada mini pile menggunakan sistem hidrolik. Tiang bergerak masuk secara bertahap tanpa energi pukulan dari hammer.
Karena prinsip kerjanya berupa tekanan statis, HSPD banyak digunakan pada pekerjaan pemancangan yang membutuhkan tingkat getaran dan kebisingan lebih rendah dibandingkan metode pemancangan dengan pukulan.
Cara Kerja Alat Pancang Mini Pile
Proses kerja HSPD pada pemancangan mini pile berlangsung melalui beberapa tahap utama:
- Alat ditempatkan pada area kerja dan diposisikan terhadap titik pancang.
- Mini pile diposisikan secara vertikal pada mekanisme penekan atau penjepit alat.
- Sistem hidrolik memberikan gaya tekan sehingga mini pile bergerak masuk ke dalam tanah.
- Tekanan hidrolik dipantau melalui sistem pengukuran pada alat sesuai konfigurasi unit.
- Segmen berikutnya dapat disambungkan apabila kedalaman yang dibutuhkan melebihi panjang satu elemen tiang.
- Proses dilanjutkan sampai kondisi akhir pemancangan sesuai metode dan perencanaan proyek.
HSPD membutuhkan gaya reaksi agar alat dapat memberikan tekanan ke bawah. Sistem tersebut dapat memanfaatkan berat alat dan counterweight, sedangkan konfigurasi alat bergantung pada tipe mesin yang digunakan.
Apakah Semua Mini Pile Dipancang dengan HSPD?
Tidak. HSPD merupakan salah satu metode pemancangan yang dapat digunakan untuk mini pile.
Metode lain dapat menggunakan sistem pemancangan dengan hammer. Pemilihannya berkaitan dengan jenis tiang, kondisi tanah, akses lokasi, kebutuhan proyek, serta batasan lingkungan di sekitar area pekerjaan.
Karena itu, istilah mini pile menunjukkan jenis atau ukuran tiangnya, sedangkan HSPD atau jack-in pile menunjukkan sistem yang digunakan untuk memasukkan tiang tersebut ke dalam tanah.
Kelebihan HSPD untuk Pemancangan Mini Pile
Keunggulan utama sistem HSPD terletak pada cara kerjanya yang menggunakan tekanan statis. Tidak adanya mekanisme pukulan membuat getaran dan kebisingan dapat ditekan dibandingkan metode impact driving. Faktor ini penting pada proyek yang berdekatan dengan bangunan eksisting atau berada di lingkungan padat.
Selain itu, tekanan pada sistem hidrolik dapat dipantau selama proses pemancangan. Namun, pembacaan tekanan alat tetap harus dipahami sesuai prosedur dan spesifikasi unit yang digunakan serta tidak boleh disamakan begitu saja dengan kapasitas dukung fondasi tanpa dasar perhitungan dan verifikasi teknis.
Alat Pancang Mini Pile dan Kondisi Lapangan
Penggunaan HSPD membutuhkan pemeriksaan kondisi lokasi sebelum alat dimobilisasi. Akses masuk alat, ruang kerja, kondisi permukaan tanah, posisi bangunan sekitar, ukuran mini pile, dan kebutuhan gaya tekan perlu diperhitungkan dalam pelaksanaan.
Kapasitas HSPD juga tidak hanya ditentukan oleh istilah “HSPD”. Terdapat berbagai tipe dan kapasitas unit, sehingga spesifikasi mesin harus disesuaikan dengan kebutuhan pekerjaan. Data dari penyedia alat menunjukkan adanya unit dengan kapasitas berbeda untuk jenis dan ukuran tiang yang berbeda pula.
Dengan demikian, alat pancang mini pile bukan sekadar mesin untuk menekan beton ke tanah. Sistem alat, karakteristik mini pile, kondisi tanah, akses lokasi, dan parameter pemancangan harus bekerja sebagai satu kesatuan dalam pelaksanaan pondasi.
