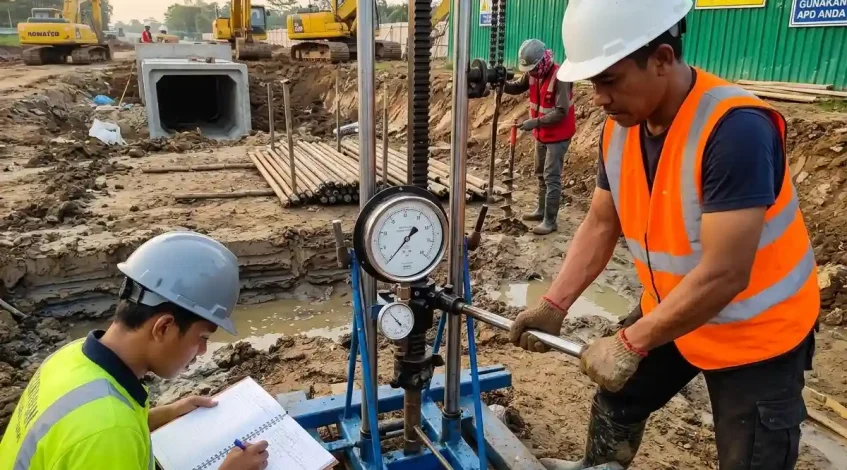

Uji sondir adalah pengujian tanah di lapangan dengan cara menekan konus ke dalam tanah untuk mengukur tahanan penetrasi dan, pada alat yang dilengkapi selubung gesek, hambatan lekat tanah. Pengujian ini digunakan untuk mengetahui perubahan karakteristik tanah terhadap kedalaman, mengidentifikasi lapisan yang lebih kuat, dan menyediakan data untuk analisis geoteknik serta perencanaan pondasi.
Dalam pekerjaan konstruksi, hasil uji sondir membantu kami memahami kondisi tanah sebelum pekerjaan pondasi dilaksanakan. Data yang diperoleh dapat digunakan untuk menilai variasi lapisan tanah dan memperkirakan parameter geoteknik melalui korelasi yang sesuai. Namun, hasil sondir perlu dibaca berdasarkan jenis alat, kondisi lokasi, dan kebutuhan perencanaan, bukan hanya dari satu angka tahanan konus.
Apa Itu Uji Sondir Tanah?
Uji sondir dikenal sebagai Cone Penetration Test (CPT), yaitu metode penyelidikan tanah yang dilakukan dengan mendorong alat berbentuk konus ke dalam tanah menggunakan gaya tekan yang terukur. Pembacaan dilakukan sepanjang penetrasi untuk mengetahui besarnya perlawanan tanah terhadap ujung konus dan hambatan gesek pada selubung alat apabila parameter tersebut diukur.
Berbeda dengan pengujian yang mengambil sampel tanah untuk diperiksa di laboratorium, sondir mengukur respons tanah secara langsung di lokasi pengujian. Hasilnya memberikan gambaran perubahan kondisi tanah terhadap kedalaman.
Dalam praktik geoteknik, data sondir digunakan untuk membantu mengidentifikasi lapisan tanah, memperkirakan karakteristik tanah berdasarkan korelasi empiris, dan mendukung analisis pondasi. Untuk mendapatkan gambaran yang lebih lengkap, hasilnya dapat dikombinasikan dengan pemboran tanah, pengambilan sampel, atau pengujian lain sesuai kebutuhan proyek.
Apa Fungsi Uji Sondir dalam Pekerjaan Konstruksi?
Uji sondir memiliki beberapa fungsi penting dalam penyelidikan tanah sebelum pembangunan.
- Mengidentifikasi perubahan lapisan tanah. Perbedaan nilai tahanan penetrasi terhadap kedalaman membantu menunjukkan perubahan karakteristik tanah.
- Mengetahui kedalaman lapisan yang lebih kuat. Data sondir dapat membantu mengidentifikasi zona dengan tahanan penetrasi tinggi yang perlu dievaluasi sebagai bagian dari penyelidikan pondasi.
- Mendukung analisis daya dukung tanah. Nilai hasil pengujian dapat digunakan dalam korelasi geoteknik untuk memperkirakan parameter yang diperlukan dalam perhitungan pondasi.
- Membantu perencanaan pondasi. Data tanah menjadi salah satu pertimbangan dalam analisis jenis pondasi, kedalaman penanaman, dan kebutuhan penyelidikan tambahan.
- Membandingkan kondisi tanah antartitik. Pengujian di beberapa lokasi membantu memperlihatkan variasi kondisi tanah pada area pembangunan.
Pada proyek rumah tinggal, gedung, maupun bangunan yang menggunakan pondasi tiang, data sondir dapat membantu memahami kondisi tanah di bawah permukaan. Penentuan desain akhir tetap memerlukan evaluasi beban bangunan, geometri pondasi, penurunan, dan parameter tanah yang relevan.
Bagaimana Cara Kerja Uji Sondir?
Prinsip kerja uji sondir adalah mendorong konus ke dalam tanah dengan kecepatan penetrasi yang ditentukan oleh prosedur pengujian, kemudian mencatat perlawanan yang terjadi.
Tahapan pelaksanaannya meliputi langkah berikut.
- Menyiapkan titik pengujian. Lokasi ditentukan berdasarkan rencana penyelidikan tanah dan kebutuhan bangunan. Permukaan tanah disiapkan agar alat dapat dipasang dengan stabil.
- Memasang dan memeriksa alat. Rangka sondir ditempatkan dengan kuat. Komponen penekan, batang sondir, konus, selubung gesek jika tersedia, dan sistem pembacaan diperiksa sebelum pengujian.
- Menekan konus ke dalam tanah. Konus didorong secara bertahap dengan kecepatan sesuai prosedur. Pada pengujian mekanis, pembacaan dilakukan mengikuti mekanisme kerja alat. Pada sistem elektrik, sensor merekam parameter penetrasi.
- Mencatat hasil pada setiap interval kedalaman. Nilai tahanan konus dan hambatan gesek dicatat sesuai kemampuan alat serta metode yang digunakan.
- Melanjutkan penetrasi hingga batas pengujian. Pengujian dihentikan berdasarkan kriteria yang ditetapkan, misalnya batas kemampuan alat, kondisi lapangan, atau kedalaman sasaran.
- Menyusun data hasil pengujian. Data kedalaman dan tahanan penetrasi disajikan dalam tabel atau grafik untuk dianalisis.
Pelaksanaan pengujian sondir di Indonesia mengacu pada SNI 2827:2008 tentang cara uji penetrasi lapangan dengan alat sondir. Kecepatan penetrasi, prosedur pembacaan, konfigurasi alat, dan pencatatan data harus mengikuti metode yang berlaku untuk peralatan yang digunakan.
Apa Arti Nilai qc, fs, dan Friction Ratio?
Saat membaca laporan sondir, tiga istilah yang perlu dipahami adalah tahanan konus, hambatan gesek selimut, dan rasio gesekan. Ketiganya memiliki arti berbeda sehingga tidak boleh dipertukarkan.
1. Tahanan konus atau qc
Nilai qc (cone resistance) menunjukkan tahanan tanah terhadap penetrasi ujung konus per satuan luas. Parameter ini menggambarkan seberapa besar perlawanan yang diberikan tanah ketika konus didorong ke dalamnya.
Nilai qc yang meningkat menunjukkan bahwa tahanan penetrasi pada kedalaman tersebut lebih besar. Perubahan ini dapat mengindikasikan perubahan lapisan atau karakteristik tanah, tetapi interpretasi jenis tanah dan kekuatannya harus mempertimbangkan korelasi yang sesuai.
Satuan yang digunakan bergantung pada format laporan, misalnya MPa atau kg/cm². Pastikan satuan diperiksa sebelum membandingkan hasil dari beberapa titik pengujian.
2. Hambatan lekat atau fs
Nilai fs (sleeve friction) menunjukkan tahanan gesek pada selubung alat yang bersentuhan dengan tanah. Parameter ini menggambarkan respons gesekan tanah pada bagian selubung pengukuran.
Nilai fs membantu interpretasi karakteristik tanah ketika dibaca bersama qc. Namun, cara memperoleh nilai tersebut bergantung pada jenis sondir dan mekanisme pengukurannya. Pada sondir mekanis, laporan juga dapat menggunakan istilah hambatan lekat total atau istilah lain sesuai format perhitungan yang digunakan. Karena itu, arti setiap kolom harus diperiksa berdasarkan legenda dan metode pengujian.
3. Rasio gesekan atau friction ratio
Friction ratio (Rf) merupakan perbandingan antara hambatan gesek selimut dan tahanan konus yang dinyatakan dalam persen pada sistem CPT yang sesuai.
Rumus umumnya adalah:
Rf = (fs / qc) × 100%
Dalam rumus tersebut, fs dan qc harus menggunakan satuan yang konsisten serta definisi parameter yang sesuai dengan jenis alat.
Rasio gesekan membantu interpretasi perilaku tanah melalui korelasi empiris. Nilainya tidak dapat digunakan sendirian untuk menetapkan jenis tanah secara pasti. Korelasi untuk sondir mekanis dan sondir elektrik juga perlu dibedakan karena karakteristik alat dan cara pengukurannya dapat memengaruhi hasil.
Cara Membaca Hasil Uji Sondir dengan Benar
Laporan sondir umumnya menyajikan kedalaman dan nilai tahanan penetrasi dalam bentuk tabel atau grafik. Cara membacanya dimulai dari perubahan nilai terhadap kedalaman, kemudian dilanjutkan dengan interpretasi berdasarkan seluruh data yang tersedia.
Perhatikan perubahan nilai tahanan konus
Amati nilai qc dari permukaan hingga kedalaman akhir pengujian. Jika nilainya meningkat pada suatu interval, berarti tanah memberikan perlawanan penetrasi lebih besar pada interval tersebut.
Sebaliknya, nilai yang rendah menunjukkan tahanan penetrasi lebih kecil pada kondisi pengujian. Interpretasi selanjutnya perlu mempertimbangkan nilai fs, pola perubahan pada kedalaman yang berdekatan, serta informasi geoteknik lainnya.
Identifikasi lapisan dengan karakteristik berbeda
Perubahan nilai qc dan fs dapat digunakan untuk memperkirakan batas antarlapisan atau zona dengan perilaku tanah berbeda. Lapisan yang memberikan tahanan lebih tinggi dapat menjadi indikasi zona yang lebih padat atau lebih kuat terhadap penetrasi.
Namun, nilai tahanan tinggi tidak dengan sendirinya membuktikan bahwa lapisan tersebut merupakan lapisan pendukung pondasi yang memenuhi seluruh persyaratan desain. Interpretasi harus mempertimbangkan ketebalan lapisan, kesinambungan pada area proyek, jenis tanah, dan kebutuhan struktur.
Baca hasil berdasarkan kedalaman
Kedalaman merupakan bagian penting dari interpretasi. Nilai qc yang tinggi pada kedalaman tertentu perlu dilihat bersama nilai pada interval di atas dan di bawahnya. Zona tahanan tinggi yang tipis memiliki implikasi berbeda dibandingkan lapisan kuat yang tebal dan menerus.
Untuk pondasi tiang, evaluasi perlu mencakup kondisi tanah sepanjang kedalaman rencana, bukan hanya mencari angka qc tertinggi.
Contoh sederhana membaca data sondir
Misalnya, suatu laporan menunjukkan pola berikut.
| Kedalaman | Nilai qc | Interpretasi awal |
|---|---|---|
| 0–2 m | Relatif rendah | Tahanan penetrasi tanah relatif kecil |
| 2–5 m | Meningkat | Terdapat perubahan karakteristik tanah |
| 5–8 m | Tinggi dan relatif stabil | Zona dengan tahanan penetrasi lebih besar |
| 8–10 m | Menurun | Karakteristik tanah kembali berubah |
Tabel tersebut hanya ilustrasi pola pembacaan, bukan data pengujian aktual dan bukan klasifikasi tanah yang pasti. Penentuan jenis lapisan memerlukan data lengkap, satuan yang jelas, jenis alat, serta korelasi geoteknik yang sesuai.
Contoh ini juga menunjukkan alasan pembacaan sondir tidak cukup hanya dengan mencari nilai terbesar. Perubahan tahanan pada seluruh kedalaman membantu memahami susunan tanah dan menilai relevansinya terhadap kebutuhan pondasi.
Apa Hubungan Hasil Sondir dengan Daya Dukung Pondasi?
Hasil sondir menyediakan data untuk memperkirakan parameter tanah yang digunakan dalam analisis pondasi. Nilai tahanan konus dapat dikorelasikan dengan sifat geoteknik tertentu berdasarkan metode yang sesuai, sedangkan profil tahanan terhadap kedalaman membantu memahami variasi kondisi tanah.
Untuk pondasi dangkal, analisis perlu memperhatikan dimensi pondasi, beban, kondisi lapisan pendukung, dan potensi penurunan. Untuk pondasi tiang, evaluasi mencakup lapisan tanah sepanjang tiang, tahanan ujung, kontribusi gesekan selimut, serta kondisi lapisan di bawah ujung tiang.
Kapasitas dukung pondasi tidak dapat ditetapkan hanya dengan mengambil satu nilai qc dari laporan sondir. Perhitungan harus menggunakan metode yang relevan dengan jenis pondasi dan kondisi tanah, disertai pemeriksaan terhadap faktor keselamatan serta kriteria penurunan.
Jika lapisan tanah bervariasi secara signifikan atau kondisi lokasi membutuhkan data tambahan, penyelidikan dapat dilengkapi dengan pemboran, pengambilan sampel, dan pengujian laboratorium sesuai kebutuhan desain.
Apa Keterbatasan Uji Sondir?
Uji sondir efektif untuk memperoleh profil tahanan penetrasi secara menerus terhadap kedalaman, tetapi metode ini memiliki keterbatasan yang perlu dipahami.
Pertama, pengujian sondir pada dasarnya tidak menghasilkan sampel tanah untuk pemeriksaan visual atau pengujian laboratorium. Identifikasi jenis tanah dilakukan melalui interpretasi dan korelasi, sehingga pemeriksaan tambahan dapat diperlukan ketika informasi jenis tanah secara langsung dibutuhkan.
Kedua, kemampuan penetrasi dibatasi oleh kapasitas alat dan kondisi lapangan. Lapisan sangat keras, kerikil kasar, bongkah, atau hambatan lokal dapat memengaruhi penetrasi dan kualitas data.
Ketiga, hasil pengujian mewakili titik yang diuji. Kondisi tanah di titik lain dapat berbeda, sehingga jumlah dan lokasi titik penyelidikan harus direncanakan sesuai luas area dan tingkat kompleksitas proyek.
Keempat, interpretasi bergantung pada jenis alat, kualitas pelaksanaan, satuan, dan metode korelasi yang digunakan. Data dari sistem pengukuran berbeda tidak boleh dibandingkan tanpa memeriksa kesesuaian metode.
Kesimpulan
Uji sondir merupakan metode penyelidikan tanah di lapangan untuk mengukur tahanan penetrasi konus dan, pada alat yang mendukung pengukuran tersebut, hambatan gesek selimut. Hasilnya membantu mengidentifikasi perubahan karakteristik tanah terhadap kedalaman dan menyediakan data untuk analisis geoteknik serta perencanaan pondasi.
Cara membaca hasil sondir dimulai dengan memahami nilai qc dan fs, memeriksa perubahan kedalaman, kemudian menafsirkan profil tanah menggunakan korelasi yang sesuai. Nilai tahanan tinggi dapat menunjukkan zona dengan perlawanan penetrasi lebih besar, tetapi keputusan desain pondasi harus didasarkan pada evaluasi geoteknik yang menyeluruh.
Dengan memahami prinsip kerja dan batas interpretasinya, hasil sondir dapat digunakan secara tepat sebagai bagian dari penyelidikan tanah sebelum pembangunan.
