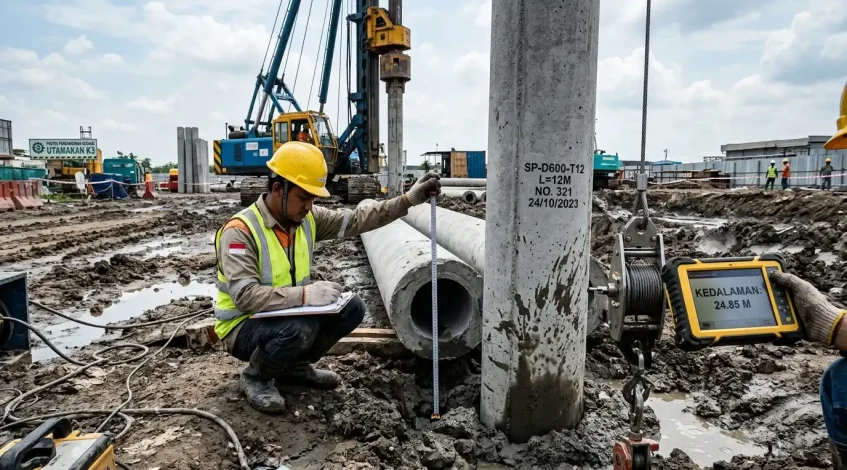

Kedalaman tiang pancang yang ideal ditentukan berdasarkan kondisi lapisan tanah, beban bangunan, dimensi tiang, serta hasil perhitungan daya dukung pondasi. Tidak ada satu kedalaman yang dapat diterapkan untuk semua bangunan. Tiang pancang pada kedalaman 6 meter belum tentu mampu menopang beban yang direncanakan, sedangkan tiang dengan kedalaman lebih dari 12 meter juga harus dibuktikan kebutuhannya melalui analisis teknis.
Dalam pekerjaan pondasi, kami memandang kedalaman tiang pancang sebagai bagian dari perencanaan struktur yang harus sesuai dengan kondisi tanah di lokasi proyek. Penentuan kedalaman tidak cukup berdasarkan jumlah lantai bangunan atau perkiraan bahwa tanah pada kedalaman tertentu sudah keras. Data penyelidikan tanah dan perhitungan daya dukung menjadi dasar untuk menetapkan kedalaman rencana.
Berapa Meter Kedalaman Tiang Pancang yang Ideal?
Kedalaman tiang pancang dapat mencapai beberapa meter hingga puluhan meter bergantung pada kebutuhan pondasi dan karakteristik tanah. Pada suatu proyek kebutuhan kedalaman dapat relatif dangkal, sedangkan proyek lain memerlukan tiang yang jauh lebih panjang karena lapisan tanah lunak cukup tebal atau beban struktur lebih besar.
Angka 6 meter, 9 meter, 12 meter, dan 15 meter dapat digunakan sebagai contoh panjang yang sedang dipertimbangkan dalam perencanaan. Namun, angka tersebut bukan standar kedalaman ideal untuk semua bangunan.
Penetapan kedalaman harus mempertimbangkan beberapa hal berikut.
- Kondisi tanah. Lapisan tanah lunak yang tebal dapat mengharuskan tiang menembus lebih dalam untuk mencapai kapasitas dukung yang dibutuhkan.
- Beban bangunan. Struktur dengan beban besar memerlukan perencanaan pondasi yang mampu menyalurkan beban tersebut ke tanah secara aman.
- Dimensi dan material tiang. Luas penampang, keliling, kekuatan material, serta karakteristik tiang memengaruhi kapasitas pondasi.
- Mekanisme daya dukung. Tiang dapat mengandalkan tahanan ujung, tahanan gesek sepanjang selimut tiang, atau kombinasi keduanya.
- Penurunan pondasi. Perhitungan harus memastikan penurunan tiang maupun kelompok tiang masih memenuhi batas desain.
- Kondisi lingkungan dan pelaksanaan. Hambatan pemancangan, bangunan di sekitar lokasi, serta karakteristik tanah dapat memengaruhi pelaksanaan dan evaluasi kedalaman aktual.
Dengan demikian, pertanyaan berapa meter kedalaman tiang pancang tidak dapat dijawab hanya dengan menyebut satu angka. Kedalaman yang tepat adalah kedalaman yang memenuhi persyaratan daya dukung, penurunan, kekuatan struktural, dan kondisi pelaksanaan proyek.
Apakah Kedalaman Tiang Pancang untuk Rumah 1 dan 2 Lantai Berbeda?
Kedalaman pondasi rumah satu lantai dan dua lantai dapat berbeda karena beban struktur yang diteruskan ke pondasi juga berbeda. Namun, jumlah lantai bukan satu-satunya dasar penentuan kedalaman.
Rumah satu lantai di atas tanah lunak tetap dapat memerlukan pondasi dalam apabila pondasi dangkal tidak memenuhi persyaratan daya dukung atau penurunan. Sebaliknya, kebutuhan kedalaman pada rumah dua lantai harus ditentukan berdasarkan kombinasi beban bangunan dan hasil penyelidikan tanah.
Dalam perencanaan rumah dua lantai, beberapa informasi yang diperlukan meliputi beban kolom, konfigurasi struktur, kondisi tanah, dimensi tiang, serta jumlah dan susunan tiang pada setiap pile cap.
Karena itu, tidak tepat menetapkan bahwa rumah satu lantai cukup menggunakan tiang sedalam 6 meter atau rumah dua lantai harus menggunakan tiang sedalam 12 meter tanpa pemeriksaan teknis. Kedua angka tersebut belum membuktikan kemampuan pondasi dalam menahan beban bangunan.
Faktor yang Menentukan Kedalaman Tiang Pancang
1. Ketebalan lapisan tanah lunak
Lapisan tanah lunak menjadi salah satu faktor penting dalam menentukan kedalaman pondasi. Tanah dengan kuat geser rendah atau karakteristik kompresibilitas tinggi dapat memiliki kemampuan dukung yang terbatas dan berpotensi mengalami penurunan.
Apabila lapisan tanah lunak cukup tebal, tiang perlu direncanakan berdasarkan profil tanah hingga kedalaman yang memberikan kapasitas dukung memadai. Lapisan yang lebih kuat di bawah tanah lunak dapat menjadi pertimbangan desain, tetapi keberadaannya harus dibuktikan melalui penyelidikan tanah.
2. Kedalaman lapisan pendukung
Lapisan pendukung adalah lapisan tanah yang karakteristiknya dapat dimanfaatkan untuk memenuhi kebutuhan daya dukung pondasi. Dalam sistem tahanan ujung, ujung tiang direncanakan untuk menyalurkan beban ke lapisan yang mampu memberikan tahanan sesuai kebutuhan desain.
Akan tetapi, menemukan lapisan tanah yang lebih keras tidak berarti perencanaan selesai. Insinyur tetap harus mengevaluasi ketebalan dan kesinambungan lapisan tersebut, kekuatan material tiang, serta kemungkinan penurunan.
Pada sistem yang mengandalkan tahanan gesek, daya dukung juga diperoleh dari interaksi antara permukaan tiang dan tanah di sepanjang bagian yang tertanam. Dengan demikian, kedalaman efektif tiang harus dinilai berdasarkan keseluruhan mekanisme pemindahan beban.
3. Beban dan fungsi bangunan
Beban mati, beban hidup, beban lateral, serta pengaruh lingkungan menjadi bagian dari perencanaan pondasi sesuai jenis struktur. Tiang untuk rumah tinggal memiliki kebutuhan desain yang berbeda dari tiang untuk gudang, gedung bertingkat, jembatan, atau struktur industri.
Beban yang lebih besar dapat memerlukan peningkatan kapasitas setiap tiang, penambahan jumlah tiang, perubahan dimensi, penyesuaian kedalaman, atau kombinasi beberapa tindakan tersebut. Solusinya ditetapkan melalui analisis struktur dan geoteknik, bukan dengan menambah kedalaman secara sembarang.
4. Diameter dan jenis tiang pancang
Dimensi tiang memengaruhi luas ujung dan luas permukaan yang berinteraksi dengan tanah. Kedua komponen tersebut berhubungan dengan tahanan ujung dan tahanan gesek yang berkontribusi terhadap daya dukung.
Jenis tiang juga memengaruhi karakteristik struktural dan metode pemasangan. Tiang beton pracetak, tiang beton prategang, serta tiang baja memiliki karakteristik material dan sambungan yang perlu diperhitungkan sesuai desain.
Kedalaman yang sama pada dua jenis tiang berbeda belum tentu menghasilkan kapasitas dukung yang sama. Perbandingan harus menggunakan dimensi, karakteristik material, data tanah, dan metode analisis yang sesuai.
Cara Menentukan Kedalaman Tiang Pancang Berdasarkan Data Tanah
Penentuan kedalaman tiang pancang dilakukan melalui beberapa tahapan yang saling berkaitan.
1. Melakukan penyelidikan tanah
Penyelidikan tanah diperlukan untuk mengetahui susunan lapisan tanah dan parameter yang dibutuhkan dalam perencanaan pondasi. Pengujian lapangan yang dapat digunakan meliputi sondir atau Cone Penetration Test (CPT) dan Standard Pen Penetration Test (SPT), sesuai kebutuhan investigasi.
Hasil sondir memberikan informasi mengenai perlawanan konus dan parameter terkait yang dapat digunakan untuk mengevaluasi karakteristik tanah. Sementara itu, SPT menghasilkan nilai pukulan yang digunakan bersama informasi pengeboran dan pengambilan sampel untuk menilai kondisi lapisan tanah.
Pemilihan metode dan kedalaman investigasi harus sesuai dengan kondisi lokasi serta jenis struktur yang direncanakan. Data yang hanya mencakup lapisan dangkal tidak cukup apabila lapisan tanah yang memengaruhi perilaku pondasi berada jauh di bawahnya.
2. Menganalisis beban dan daya dukung pondasi
Setelah profil tanah diperoleh, perencana mengevaluasi beban yang akan diteruskan oleh struktur ke pondasi. Analisis kemudian memperhitungkan kapasitas tiang berdasarkan tahanan ujung dan tahanan gesek serta faktor lain yang relevan dengan kondisi proyek.
Daya dukung geoteknik bukan satu-satunya pemeriksaan. Kekuatan material tiang, sambungan antarsemen, beban lateral, dan potensi penurunan juga perlu diperhitungkan sesuai kebutuhan desain.
Kedalaman rencana dipilih ketika seluruh persyaratan tersebut terpenuhi dengan tingkat keamanan yang sesuai.
3. Menentukan elevasi ujung tiang
Hasil analisis digunakan untuk menetapkan elevasi ujung tiang dan panjang tiang yang dibutuhkan. Penentuan ini perlu memperhitungkan elevasi permukaan tanah acuan, elevasi kepala tiang, pile cap, dan kondisi akhir tanah di sekitar pondasi.
Penting membedakan panjang fisik tiang dengan kedalaman penetrasi ke dalam tanah. Tiang yang memiliki panjang tertentu belum tentu tertanam seluruhnya karena sebagian bagian atas dapat dipotong atau disesuaikan dengan elevasi pile cap.
Pada lokasi yang memerlukan penggalian atau memiliki potensi gerusan, elevasi acuan juga perlu diperhatikan agar kedalaman efektif pondasi sesuai dengan desain.
4. Memverifikasi hasil desain dan pelaksanaan
Pada pekerjaan yang memerlukannya, pengujian tiang dan evaluasi catatan pemancangan digunakan untuk memeriksa kesesuaian hasil pelaksanaan dengan rencana. Jenis pemeriksaan ditentukan berdasarkan spesifikasi proyek dan kebutuhan verifikasi.
Catatan pemancangan dapat membantu mengevaluasi kedalaman aktual dan respons tiang selama pemasangan. Pengujian beban statis atau pengujian dinamis dapat digunakan untuk menilai kapasitas tiang sesuai metode pengujian yang diterapkan.
Kedalaman akhir tidak boleh ditentukan hanya dari jumlah pukulan alat pancang atau asumsi bahwa tiang sudah mencapai tanah keras. Hasil pelaksanaan harus dievaluasi terhadap kriteria desain yang telah ditetapkan.
Apa Risiko Jika Kedalaman Tiang Pancang Tidak Tepat?
Kedalaman yang kurang dari kebutuhan desain dapat menyebabkan daya dukung tidak mencukupi atau meningkatkan risiko penurunan pondasi. Kondisi ini dapat memicu perbedaan penurunan antartitik pondasi dan menimbulkan kerusakan pada elemen struktur.
Sebaliknya, menambah kedalaman tanpa dasar perhitungan juga bukan solusi yang tepat. Tindakan tersebut dapat meningkatkan biaya material dan pemancangan tanpa memberikan manfaat yang sebanding. Kondisi tanah, mekanisme daya dukung, dan kekuatan tiang tetap menentukan hasilnya.
Pada tanah lunak yang tebal, perencanaan juga perlu mempertimbangkan pengaruh penurunan tanah di sekitar tiang, potensi beban negatif akibat gesekan selimut, serta interaksi antartiang dalam satu kelompok pondasi apabila relevan.
Karena itu, penentuan kedalaman harus didasarkan pada analisis teknis yang menyeluruh. Menggunakan kedalaman yang sama dengan proyek lain tanpa membandingkan kondisi tanah dan beban struktur berisiko menghasilkan desain yang tidak sesuai.
Kesimpulan
Kedalaman tiang pancang yang ideal adalah kedalaman yang memenuhi kebutuhan daya dukung dan batas penurunan berdasarkan kondisi tanah serta beban bangunan. Tidak ada satu angka yang berlaku untuk semua rumah, gedung, atau proyek konstruksi.
Penentuannya memerlukan penyelidikan tanah, analisis beban struktur, perhitungan daya dukung, evaluasi penurunan, serta verifikasi pelaksanaan sesuai persyaratan proyek. Dengan dasar tersebut, panjang tiang dapat direncanakan secara tepat tanpa mengandalkan perkiraan semata.
