Pondasi dalam adalah jenis pondasi yang menyalurkan beban bangunan ke lapisan tanah yang lebih dalam melalui elemen pondasi yang menembus lapisan tanah di dekat permukaan. Pondasi ini digunakan ketika kondisi tanah dangkal belum memadai untuk mendukung beban struktur atau ketika perencanaan membutuhkan elemen pondasi dengan kedalaman dan mekanisme dukungan tertentu.
Dalam pekerjaan konstruksi, pondasi dalam dapat berupa pondasi tiang pancang, bored pile, dan pondasi sumuran. Setiap jenis memiliki karakteristik serta metode pelaksanaan yang berbeda. Penggunaannya perlu mempertimbangkan kondisi tanah, beban bangunan, karakteristik struktur, dan kondisi lapangan.
Apa Fungsi Pondasi Dalam pada Bangunan?
Fungsi utama pondasi dalam adalah menerima beban dari struktur atas dan meneruskannya ke tanah pendukung melalui kedalaman yang direncanakan. Sistem ini membantu menjaga kestabilan bangunan ketika lapisan tanah dekat permukaan belum mampu memberikan dukungan yang memadai.
Berikut beberapa fungsi pondasi dalam pada konstruksi.
- Menyalurkan beban bangunan ke tanah pendukung. Beban dari kolom dan elemen struktur lainnya diteruskan melalui pondasi menuju lapisan tanah yang mampu mendukungnya.
- Membantu mengendalikan penurunan bangunan. Perencanaan pondasi memperhitungkan daya dukung dan penurunan tanah agar deformasi struktur tetap dalam batas yang diizinkan.
- Menahan beban vertikal dan horizontal. Pondasi dalam dapat dirancang untuk menerima beban tekan, tarik, dan lateral sesuai kebutuhan struktur.
- Mendukung konstruksi dengan beban besar. Gedung bertingkat, jembatan, dan struktur infrastruktur tertentu memerlukan sistem pondasi yang mampu memenuhi tuntutan pembebanan serta kondisi tanah setempat.
- Mendukung konstruksi pada tanah dengan karakteristik tertentu. Lapisan tanah lunak atau lapisan permukaan dengan daya dukung rendah dapat menjadi pertimbangan penggunaan pondasi dalam.
Kinerja pondasi tidak hanya ditentukan oleh kedalaman penanaman. Dimensi elemen pondasi, karakteristik tanah, kekuatan material, susunan kelompok tiang, serta beban yang bekerja ikut menentukan kapasitas dan kestabilannya.
Apa Saja Jenis Pondasi Dalam?
Pondasi dalam memiliki beberapa jenis dengan perbedaan bentuk, metode pelaksanaan, dan mekanisme penyaluran beban. Tiga jenis yang banyak dibahas dalam pekerjaan konstruksi adalah pondasi tiang pancang, bored pile, dan pondasi sumuran.
1. Pondasi Tiang Pancang
Pondasi tiang pancang menggunakan elemen tiang yang dipasang ke dalam tanah melalui metode pemancangan atau metode pemasangan lain sesuai jenis tiangnya. Material tiang dapat berupa beton pracetak, baja, atau kayu untuk aplikasi tertentu.
Pada tiang pancang beton pracetak, elemen tiang diproduksi terlebih dahulu sebelum dibawa ke lokasi proyek. Tiang kemudian dipasang menggunakan peralatan pemancang yang sesuai dengan dimensi tiang dan kondisi lapangan.
Beban bangunan disalurkan melalui tahanan ujung tiang, gesekan pada permukaan tiang dengan tanah, atau kombinasi keduanya. Pemancangan juga dapat menimbulkan getaran dan perpindahan tanah sehingga dampaknya terhadap bangunan sekitar perlu diperhitungkan.
2. Pondasi Bored Pile

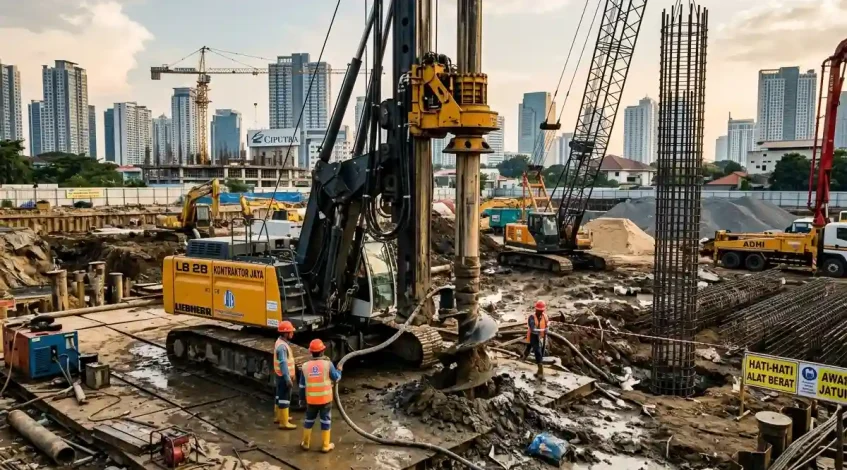

Bored pile adalah pondasi tiang yang dibuat dengan mengebor tanah hingga kedalaman rencana. Lubang bor kemudian disiapkan untuk pemasangan tulangan dan pengecoran beton sesuai metode pelaksanaan yang direncanakan.
Metode ini dapat digunakan pada proyek gedung, jembatan, dan konstruksi lain yang membutuhkan pondasi dalam. Pekerjaan bored pile memerlukan pengendalian kondisi lubang bor, kestabilan dinding lubang, kebersihan dasar lubang, serta kualitas pengecoran.
Dibandingkan pemancangan tiang pracetak, proses pengeboran memiliki karakteristik gangguan getaran yang berbeda. Namun, mutu hasil akhir sangat dipengaruhi oleh pelaksanaan pengeboran dan pengendalian kualitas di lapangan.
3. Pondasi Sumuran
Pondasi sumuran merupakan pondasi berbentuk sumuran dengan dimensi relatif besar yang dibuat melalui penggalian atau metode konstruksi lain sesuai kondisi lokasi. Jenis ini digunakan untuk meneruskan beban struktur ke lapisan tanah pendukung pada kedalaman yang direncanakan.
Pondasi sumuran memiliki karakteristik dimensi dan metode pelaksanaan yang berbeda dari tiang pancang berdiameter kecil. Dalam praktik teknik sipil, bored pile dan caisson juga dapat memiliki batasan istilah yang berbeda menurut sistem konstruksi serta referensi yang digunakan. Karena itu, istilah pondasi sumuran dan bored pile perlu dipahami berdasarkan bentuk serta metode pelaksanaan yang dimaksud.
Bagaimana Cara Kerja Pondasi Dalam Menahan Beban?
Pondasi dalam bekerja dengan menerima beban dari struktur atas lalu menyalurkannya ke tanah melalui interaksi antara elemen pondasi dan tanah di sekelilingnya.
Ada dua mekanisme utama yang berperan dalam daya dukung aksial pondasi tiang.
Tahanan ujung pondasi
Tahanan ujung adalah perlawanan tanah terhadap beban yang diteruskan melalui bagian bawah tiang. Mekanisme ini berperan ketika ujung pondasi bertumpu pada lapisan tanah atau batuan yang mampu memberikan tahanan sesuai hasil perencanaan.
Kapasitas tahanan ujung dipengaruhi oleh karakteristik lapisan pendukung, luas penampang ujung tiang, dan kondisi tanah di sekitarnya.
Gesekan selimut tiang
Gesekan selimut merupakan tahanan yang timbul akibat interaksi antara permukaan tiang dan tanah di sepanjang bagian tiang yang tertanam. Mekanisme ini membantu menyalurkan beban melalui permukaan samping tiang.
Kontribusi tahanan ujung dan gesekan selimut bergantung pada jenis pondasi, karakteristik tanah, kedalaman, serta kondisi pembebanan. Perencanaan perlu menghitung kontribusi tersebut berdasarkan parameter geoteknik yang sesuai.
Selain beban aksial, pondasi juga dapat menerima gaya lateral dan gaya tarik. Karena itu, perhitungan pondasi perlu menyesuaikan seluruh beban yang bekerja, bukan hanya berat vertikal bangunan.
Apa Perbedaan Pondasi Dalam dan Pondasi Dangkal?
Perbedaan utama pondasi dalam dan pondasi dangkal terletak pada kedalaman penyaluran beban, bentuk elemen pondasi, serta mekanisme interaksi dengan tanah.
| Aspek | Pondasi dalam | Pondasi dangkal |
|---|---|---|
| Kedalaman | Menjangkau lapisan tanah yang lebih dalam | Beban disalurkan ke tanah dekat permukaan |
| Bentuk | Dapat berupa tiang atau elemen sumuran | Dapat berupa telapak atau pondasi menerus |
| Penyaluran beban | Melalui tahanan ujung dan gesekan selimut pada pondasi tiang serta mekanisme lain sesuai sistemnya | Melalui bidang dasar pondasi ke tanah pendukung |
| Kondisi penggunaan | Ketika kondisi tanah atau kebutuhan struktur memerlukan dukungan pada kedalaman tertentu | Ketika tanah dekat permukaan mampu mendukung beban dengan aman |
| Pelaksanaan | Dapat memerlukan alat pemancang, mesin bor, atau peralatan khusus lainnya | Dapat dilakukan melalui penggalian dan pekerjaan beton sesuai desain |
Klasifikasi pondasi tidak ditentukan oleh kedalaman semata. Perbandingan dimensi pondasi, kondisi tanah, mekanisme pemindahan beban, serta sistem konstruksi ikut menjadi pertimbangan teknis.
Pondasi dangkal dapat memenuhi kebutuhan bangunan apabila hasil analisis menunjukkan daya dukung dan penurunan yang memenuhi persyaratan. Sebaliknya, pondasi dalam diperlukan ketika perencanaan membutuhkan penyaluran beban pada kedalaman yang lebih besar.
Kapan Pondasi Dalam Digunakan?
Penggunaan pondasi dalam ditentukan melalui perencanaan geoteknik dan struktur. Beberapa kondisi yang dapat mendasari penggunaannya meliputi hal berikut.
- Lapisan tanah dekat permukaan memiliki daya dukung yang tidak memadai untuk beban rencana.
- Lapisan tanah pendukung berada pada kedalaman yang memerlukan elemen pondasi lebih panjang.
- Beban struktur memerlukan sistem pondasi dengan kapasitas dukung dan kekakuan tertentu.
- Bangunan atau jembatan membutuhkan pondasi yang dirancang untuk menahan gaya lateral maupun gaya tarik.
- Kondisi proyek memerlukan sistem pondasi yang sesuai dengan karakteristik tanah dan persyaratan konstruksi.
Contohnya, pembangunan gedung pada tanah lunak dapat memerlukan pondasi dalam jika hasil penyelidikan tanah dan analisis struktur menunjukkan bahwa pondasi dangkal tidak memenuhi persyaratan. Pada proyek jembatan, perencanaan pondasi juga mempertimbangkan beban struktur, kondisi tanah, serta gaya tambahan yang bekerja pada fondasi.
Penggunaan pondasi dalam tetap harus didasarkan pada hasil investigasi dan perhitungan. Bangunan bertingkat tidak otomatis memerlukan jenis pondasi yang sama karena kondisi tanah dan kebutuhan struktur setiap proyek dapat berbeda.
Apa Kelebihan dan Keterbatasan Pondasi Dalam?
Pondasi dalam memberikan beberapa manfaat dalam pekerjaan konstruksi, tetapi pelaksanaannya juga memiliki kebutuhan teknis yang harus diperhitungkan.
Kelebihan pondasi dalam
- Dapat menyalurkan beban menuju lapisan tanah pendukung pada kedalaman yang direncanakan.
- Dapat dirancang untuk menahan beban vertikal, lateral, dan tarik sesuai kebutuhan.
- Mendukung pembangunan pada kondisi tanah yang tidak memadai untuk pondasi dangkal.
- Tersedia dalam berbagai jenis dan metode pelaksanaan yang dapat disesuaikan dengan kebutuhan proyek.
Keterbatasan pondasi dalam
- Memerlukan investigasi tanah dan perhitungan geoteknik yang memadai.
- Dapat membutuhkan alat berat dan area kerja khusus.
- Biaya dipengaruhi oleh jenis pondasi, dimensi, kedalaman, jumlah titik, kondisi lapangan, dan metode pelaksanaan.
- Pekerjaan pemancangan dapat menimbulkan getaran dan perpindahan tanah.
- Pekerjaan bored pile memerlukan pengawasan ketat terhadap kondisi lubang bor, tulangan, dan pengecoran.
- Pengendalian mutu dan pemeriksaan hasil pekerjaan diperlukan untuk memastikan pondasi memenuhi persyaratan desain.
Pertimbangan tersebut menunjukkan bahwa keberhasilan pondasi dalam bergantung pada kesesuaian desain, mutu material, metode pelaksanaan, dan pengawasan pekerjaan.
Bagaimana Menentukan Pondasi Dalam yang Sesuai?
Penentuan pondasi dalam memerlukan data dan analisis yang menggambarkan kondisi proyek. Tahap awalnya adalah penyelidikan tanah untuk mengetahui susunan lapisan tanah dan parameter yang dibutuhkan dalam perencanaan.
Penyelidikan dapat melibatkan uji penetrasi standar atau SPT, uji sondir atau CPT, serta pengujian laboratorium sesuai kebutuhan proyek. Data tersebut digunakan bersama informasi beban struktur untuk menghitung kapasitas dukung, penurunan, dan perilaku pondasi terhadap gaya yang bekerja.
Perencana juga perlu mempertimbangkan beberapa hal berikut.
- Kondisi tanah dan kedalaman lapisan pendukung. Informasi ini menjadi dasar untuk memperkirakan panjang dan karakteristik pondasi.
- Beban struktur. Beban vertikal, horizontal, dan tarik perlu diperhitungkan sesuai kondisi desain.
- Lingkungan proyek. Ruang kerja, akses alat, bangunan di sekitar, dan potensi getaran dapat memengaruhi metode pelaksanaan.
- Mutu dan metode pemasangan. Material, sambungan, pengecoran, serta pengendalian kualitas harus memenuhi persyaratan perencanaan.
- Biaya dan waktu pelaksanaan. Perhitungan perlu mencakup material, alat, tenaga kerja, mobilisasi, dan kebutuhan pengujian.
Tidak ada satu jenis pondasi dalam yang tepat untuk seluruh proyek. Keputusan akhir harus didasarkan pada analisis geoteknik dan struktur yang sesuai dengan kondisi lokasi serta persyaratan keselamatan.
Kesimpulan
Pondasi dalam adalah sistem pondasi yang menyalurkan beban bangunan ke tanah pada kedalaman tertentu melalui elemen seperti tiang pancang, bored pile, atau pondasi sumuran. Fungsinya mencakup pemindahan beban, pengendalian penurunan, serta dukungan terhadap gaya yang bekerja pada struktur.
Perbedaan jenis pondasi dalam terletak pada bentuk, metode pelaksanaan, dan mekanisme dukungnya. Penentuan jenis yang sesuai harus mempertimbangkan kondisi tanah, beban struktur, lingkungan proyek, serta hasil perhitungan teknis agar pondasi mampu memenuhi persyaratan desain.
