Setelah mini pile selesai dipancang, bagian kepala tiang yang berada di atas elevasi rencana perlu dipotong atau dibobok sampai mencapai cut off level. Pekerjaan ini dilakukan untuk mendapatkan elevasi kepala tiang yang sesuai gambar struktur sekaligus menyiapkan bagian atas mini pile agar dapat terhubung dengan pile cap.
Pemotongan kepala mini pile bukan sekadar memendekkan tiang. Bagian beton yang masih dibutuhkan harus tetap utuh, sedangkan tulangan yang diperlukan untuk hubungan dengan pile cap harus dipertahankan sesuai detail struktur.
Tahapan Memotong Kepala Mini Pile
Kami mengerjakan pemotongan kepala mini pile dengan mengacu pada elevasi rencana dan kondisi aktual tiang setelah pemancangan. Urutannya sebagai berikut.
1. Periksa Elevasi Kepala Mini Pile
Setelah pemancangan selesai, ukur elevasi kepala setiap mini pile. Hasil pengukuran menjadi dasar untuk menentukan bagian yang perlu dipotong.
Jangan menentukan batas potong hanya berdasarkan perkiraan visual. Acuan utamanya adalah cut off level pada gambar kerja, hasil pengukuran, dan detail pile cap.
Pada tahap ini, kondisi kepala tiang juga perlu diperiksa. Jika terdapat beton yang pecah atau rusak akibat proses pemancangan, bagian tersebut harus ditangani sesuai metode perbaikan yang ditetapkan untuk pekerjaan.
2. Tandai Cut Off Level
Setelah elevasi diketahui, tandai garis potong pada kepala mini pile.
Marking harus jelas dan mengelilingi bagian tiang yang akan dipotong. Garis ini menjadi batas kerja agar pembobokan tidak masuk terlalu jauh ke bagian beton yang harus dipertahankan.
Perhatikan pula posisi tulangan. Jangan sampai pekerjaan pemotongan mengenai tulangan yang masih diperlukan untuk sambungan ke pile cap.
3. Buat Garis Potong pada Beton
Pada pekerjaan beton, garis potong dapat dibuat menggunakan alat potong yang sesuai dengan metode kerja. Tujuannya membuat batas pemotongan lebih terkontrol sebelum beton dibobok.
Untuk pekerjaan yang membutuhkan hasil lebih rapi, cutting dapat dikombinasikan dengan pembobokan. Garis yang sudah dibuat membantu mengendalikan area beton yang dilepas.
4. Bobok Bagian Kepala Mini Pile
Setelah batas potong dibuat, beton pada bagian atas dibongkar secara bertahap menggunakan alat yang sesuai.
Pembobokan harus diarahkan pada bagian beton yang memang akan dilepas. Hindari memukul secara agresif tepat di bawah cut off level karena getaran dan gaya pukul dapat merusak beton yang harus dipertahankan.
Jika kepala tiang memiliki tulangan atau elemen sambungan yang harus disisakan, pembobokan dilakukan dengan lebih hati-hati ketika mendekati bagian tersebut.
5. Bersihkan Beton dan Buka Tulangan yang Diperlukan

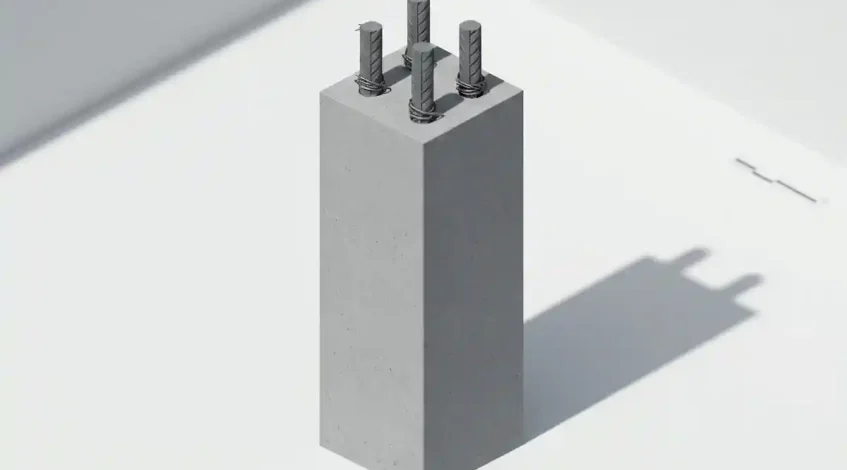

Setelah bagian kepala yang tidak diperlukan dilepas, sisa beton dibersihkan. Tulangan yang menjadi bagian dari sambungan dengan pile cap disiapkan sesuai detail struktur.
Panjang tulangan yang disisakan tidak boleh ditentukan dengan perkiraan. Detail gambar struktur dan spesifikasi pekerjaan menjadi acuan karena kebutuhan penyaluran tulangan setiap struktur dapat berbeda.
6. Periksa Elevasi dan Kondisi Kepala Tiang
Kepala mini pile yang sudah dipotong diperiksa kembali.
Hal yang perlu diperhatikan meliputi:
- elevasi akhir sesuai cut off level
- permukaan kepala tiang dalam kondisi yang dipersyaratkan
- beton yang rusak sudah dibuang
- tulangan yang diperlukan tetap tersedia
- tidak terdapat kerusakan pada beton di bawah batas potong
- sisa beton dan material hasil pembobokan sudah dibersihkan
Jika ditemukan retak, pecah, atau kerusakan yang masuk ke bagian tiang yang harus dipertahankan, pekerjaan pile cap jangan langsung dilanjutkan sebelum ada penanganan teknis.
Alat untuk Memotong Kepala Mini Pile
Alat yang digunakan menyesuaikan jenis mini pile, kondisi kepala tiang, jumlah titik, dan metode kerja di lapangan. Peralatan yang dapat digunakan antara lain:
- gerinda atau concrete cutter untuk membuat batas potong
- jack hammer atau breaker untuk pembobokan beton
- palu dan pahat untuk pekerjaan pembobokan yang membutuhkan kontrol lebih detail
- alat ukur elevasi untuk memastikan cut off level
- alat bantu pembersihan beton dan material sisa
Tidak ada satu alat yang harus digunakan untuk seluruh kondisi. Yang terpenting adalah metode tersebut mampu menghasilkan elevasi yang tepat tanpa merusak bagian mini pile yang dipertahankan.
Apakah Kepala Mini Pile Harus Dipotong Sampai Rata?
Kepala mini pile perlu mencapai kondisi dan elevasi yang ditentukan dalam detail struktur, tetapi jangan mengejar permukaan rata dengan cara memotong beton terlalu dalam.
Pada pekerjaan pile cap, kepala tiang merupakan bagian yang akan dihubungkan dengan struktur di atasnya. Karena itu, elevasi, kondisi beton, dan detail tulangan lebih penting daripada sekadar membuat permukaan terlihat rata.
Jika setelah pembobokan ditemukan beton rusak di bawah cut off level, bagian tersebut harus ditangani sesuai instruksi teknis pekerjaan.
Kesalahan yang Perlu Dihindari Saat Memotong Mini Pile
Beberapa kesalahan yang perlu kami hindari dalam pekerjaan cut off antara lain:
- Memotong tanpa menentukan cut off level.
Garis potong harus berasal dari elevasi rencana. - Membobok terlalu dalam.
Pembobokan yang melewati batas dapat merusak beton bagian tiang yang harus dipertahankan. - Memotong tulangan yang dibutuhkan pile cap.
Tulangan harus dipertahankan sesuai detail sambungan. - Mengabaikan beton yang rusak.
Beton pecah akibat pemancangan tidak boleh dibiarkan menjadi bagian kepala tiang tanpa pemeriksaan. - Tidak melakukan pemeriksaan elevasi akhir.
Setelah pemotongan selesai, elevasi kepala mini pile tetap perlu diperiksa sebelum pekerjaan pile cap dilanjutkan.
Urutan Singkat Pemotongan Kepala Mini Pile
Jika diringkas, alurnya adalah:
Pemancangan selesai → ukur elevasi → tentukan cut off level → marking → buat garis potong → cutting/pembobokan → bersihkan beton → siapkan tulangan → periksa elevasi dan kondisi kepala tiang → lanjut pekerjaan pile cap.
Intinya, cara memotong kepala mini pile yang benar dimulai dari elevasi rencana, bukan dari seberapa banyak beton yang ingin dibuang. Beton di atas cut off level dilepas dengan metode yang terkendali, sedangkan beton, tulangan, dan bagian kepala tiang yang masih dibutuhkan untuk sambungan harus tetap terjaga.
